監控設備硬盤錄像機、網絡(luò )攝像頭報警輸入輸出接線指導
發布時間：2016-03-31文字來源：武漢安防監控公司點擊數：
我們在
監控安裝中有時要有報警功能，那硬盤錄像機報警線怎么接，網絡(luò )攝像頭如何接入報警器。下面是武漢監控公司博輝威視整理的監控設備報警接線方法：
硬盤錄像機報警（ALARM）輸入輸出均為開關量信號。（除了ATM專用DVR報警輸出的警號是12V），當報警輸出串接直流電源時請在12V 1A范圍內，否則會(huì )損壞設備并有觸電危險！
部分網絡(luò )攝像頭報警輸出都是采用晶體管，最大能承載能承載的電壓為直流12V，電流只能通過30mA。外接交流電需要加繼電器。

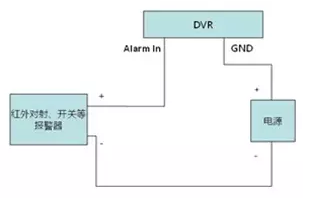

報警輸入接線方法

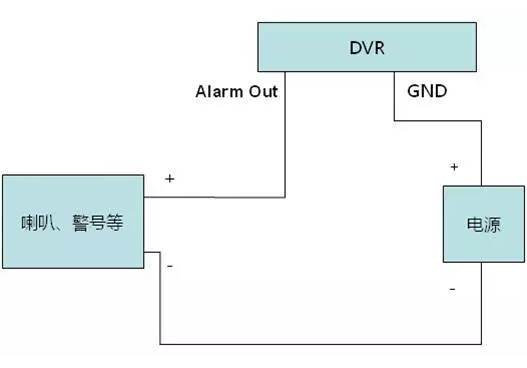

報警輸出接線方法

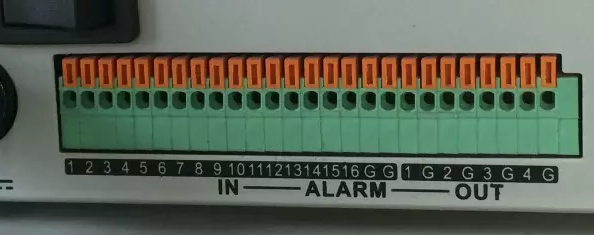

錄像機報警接口
根據接線方法以及綠色端子上接口定義標識，把對應接口的線直接接入接線柱中，方法是按住橙色按鈕后將線接入，松開按鈕線就固定了。

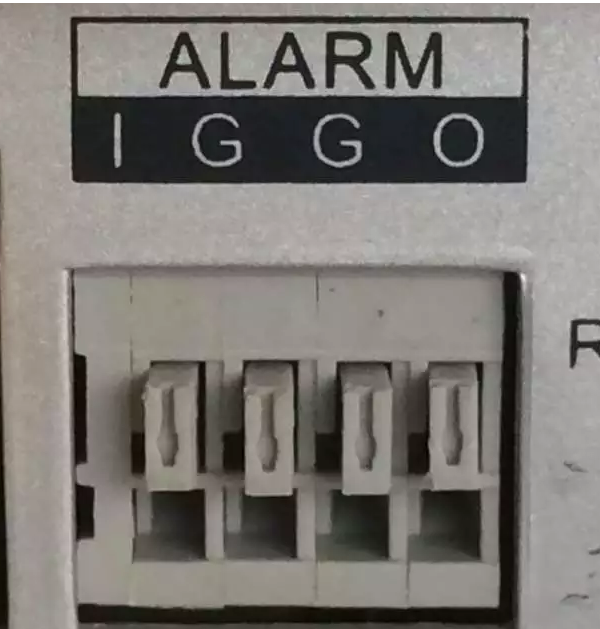

網絡(luò )攝像頭報警接口一
ALARM報警接口定義：
I ：報警輸入
G：GND接地
O：報警輸出
了解了接口定義后按照接線方法接線即可。

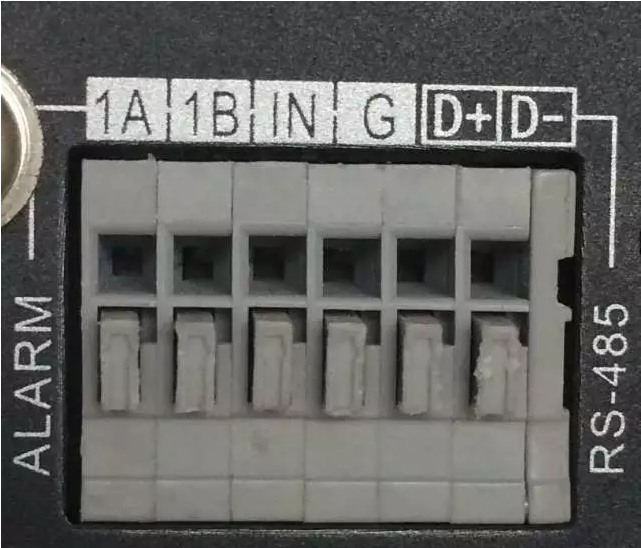

網絡(luò )攝像頭報警接口二
1A /1B：報警輸出接口
IN ：報警輸入
GND ：接地
了解了接口定義后按照接線方法接線即可。
注：此類接口標記的網絡(luò )攝像頭本身有繼電器，外接交流電最大支持AC110V 500mA。
小貼士
怎樣判斷硬盤錄像機的報警端子是否正常？
報警輸入：
報警接口不要接線，將報警設為常閉，看是否報警，如果報警，說明接口沒問題。
報警輸出：
用萬用表短接，萬用表叫說明接口正常。
