安防監控安裝拾音器如何接線？
發布時間：2016-03-01文字來源：安防監控公司點擊數：
在
安防監控安裝中我們有時需要連接拾音器，那么拾音器的接線該如何接呢？
武漢安防監控安裝公司博輝威視給大家分享一下拾音器的接線方法：
硬盤錄像機拾音器接線方法：
第一步：確認拾音器接口的定義，一般拾音器用的3芯線電源正：紅色；信號線：白灰色；電源負（公共端）：黑色；

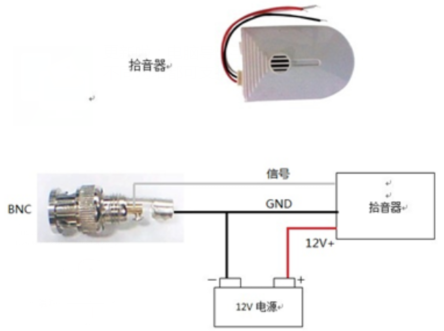

第二步：連接DVR的（Q9或蓮花頭）端子，如圖
①紅色線接到電源正級；
②黑色線接到電源負極，再將黑色公共端接到Q9或蓮花頭屏蔽層；
③白色線接到Q9或蓮花頭信號端
接線規則：信號線接信號線，屏蔽層接屏蔽層
注意：拾音器音頻信號輸入是否符合2-2.4V電平以及1000歐姆的阻抗的要求。如果不符合，可能會(huì )造成無聲音或聲音輕，或者嘯叫。

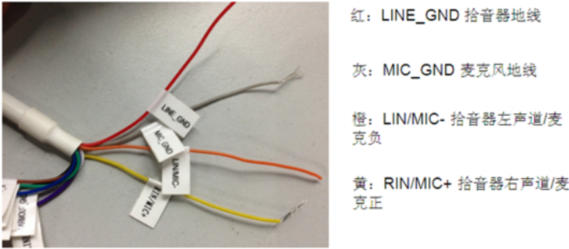

攝像機拾音器的接線方法（分有源和無源兩種）：
有源拾音器的接線方法：
①拾音器正負線與電源正負線相連；
②拾音器信號線與球技信號線相連；
③球機地線、拾音器負極、拾音器電源負極三線相連。
無源麥克風的接線方法：
①麥克風信號線與攝像機信號線相連
②球機地線、麥克風地線相連。
注意：連接麥克風不支持雙聲道輸入，在“配置”-“音視頻”-“音頻”一欄中，音頻輸入類型因該改為Micln。
